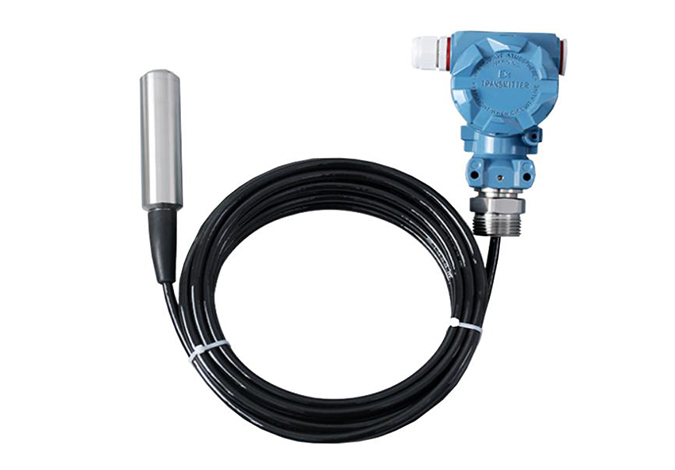

投入式管廊液位變送器

該投入式液位變送器由高性能擴散硅壓阻式壓力傳感器作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準(電流或電壓)信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。產品高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。

立即咨詢

規格參數

產品特點

分體式結構,投入(插入)液體中的傳感器部分為全密封不銹鋼結構,電子線路殼體為鑄鋁結構件,安裝于方便接線的地方,便于調校和接線;

技術參數

測量范圍(FS) 0~0.5m…200mH2O或0~5KPa…2MPa

允許過壓 2倍滿量程壓力

測量介質與316/304不銹鋼兼容液體(特殊可選防腐型)

綜合 0.25% 0.5%

長期穩定性典型:±0.1%FS/年 :±0.2%FS/年

使用溫度范圍一體式:-20℃~70℃ 分體式(插入式):-20℃~80℃

補償溫度范圍一體式:-10℃~55℃ 分體式(插入式):-10℃~70℃

零點溫度漂移典型:±0.02%FS/℃ :±0.05%FS/℃

滿度溫度漂移典型:±0.02%FS/℃ :±0.05%FS/℃

供電范圍 12~36VDC(一般24VDC)

信號輸出 4~20mA/1~5VDC/ 0~5VDC

負載電阻 ≤(U-10)/0.02Ω

結構材料外殼:不銹鋼1Cr18Ni9Ni 膜片:不銹鋼316L

密封: 氟橡膠電纜:Φ7.2mm聚氯乙烯電纜

絕緣電阻 100MΩ,50VDC

防護等級外殼防護等級IP68

安全防爆 Ex iaⅡ CT5

響應時間 ≤2 ms

重量約250克

分辨率無限小(理論),1/100000(通常)

工作原理

用靜壓測量原理

當液位變送器投入到被測液中某一深度時,傳感器迎液面受到的壓力為P=p.g.H+PO式中;

P:傳感器迎液面所受壓力??????單位:Pa

p:被測液體密度,??????????單位:kg/m3

g:當地重力加速度,?????????單位:m/s2

Po:液面上大氣壓,????????? 單位:Pa

H:傳感器投放液體的深度???????單位:m

同時,通過導氣電纜將液面上的大氣壓PO引入到傳感器的背壓腔,以低消傳感迎液面的PO,使傳感器測得壓力為:P=O.gH顯然、通過測碼壓力P、可以得到液位深度H、傳感感測的壓力信號經電路轉換放大、被補償后以標準信號輸出

產品應用:

工業現場液位測量與控制、城市管廊供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。

產品特點:具有反向極性和限流保護;激光調阻溫度補償,零點、量程可現場調節;范圍寬抗腐蝕,適于多種介質;過載及抗干擾能力強,性能穩定。
